BH-06 Barriera fisica in vetro temperato

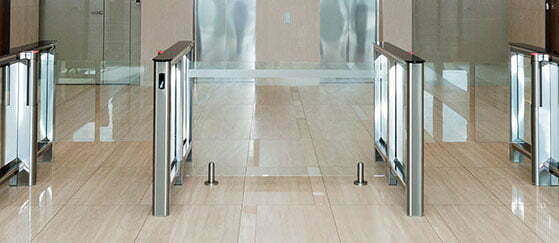

Esempi d'installazione:



BH-06 Barriera fisica in vetro temperato

Le transenne BH-06 sono progettate per la formazione di zone di passaggio e decorazione dei passaggi con elevati requisiti di design.
Per l’installazione delle transenne in vetro temperato (10-12 mm di spessore) sono forniti i supporti in acciaio inossidabile.

    Presto il consenso per il trattamento dei miei dati personali per ricevere materiale informativo e comunicazioni promozionali da parte di Infordata Sistemi srl


    * campi obbligatori
        persone  stanno visualizzando questo in questo momento

    Dettagli del prodotto

    Transenne BH-06 in vetro temperato

    Transenne BH-06 in vetro temperato

    La caratteristica distintiva del BH-06 è la facilità di installazione, non è necessario perforare il vetro per il fissaggio. Il pannello di vetro è fissato nella scanalatura del supporto con una piastra di pressione e due viti di fissaggio.

    Il vetro non è incluso nel set di consegna e viene fornito su richiesta.

    Nel caso di fissaggio del vetro solo con l’aiuto del supporto senza punti di fissaggio aggiuntivi per l’altezza, si raccomandano le seguenti condizioni per l’affidabilità richiesta:

    • l’altezza della transenna, tenendo conto dell’altezza dei supporti non deve superare i 100 cm
    • la distanza tra i supporti non deve superare 80 cm
    • la parte laterale del vetro dietro i supporti non deve superare i 20 cm

    Supporto in acciaio inossidabile

    I sistemi di transenne BH-06 sono realizzati nello stesso design dei tornelli e portelli PERCo in acciaio inossidabile e vetro temperato.



    Download

    Transenne BH-06 in vetro temperato. Manuale
    (186 kB)  — 12.09.2017
    BH-06 modello 3D (AutoCAD) (dwg)
    (234 kB)  — 23.11.2017
    BH-06 Dichiarazione di conformità CE
    (957 kB)  — 14.12.2017
