TTR-04.1 Tornello a tripode compatto per interni

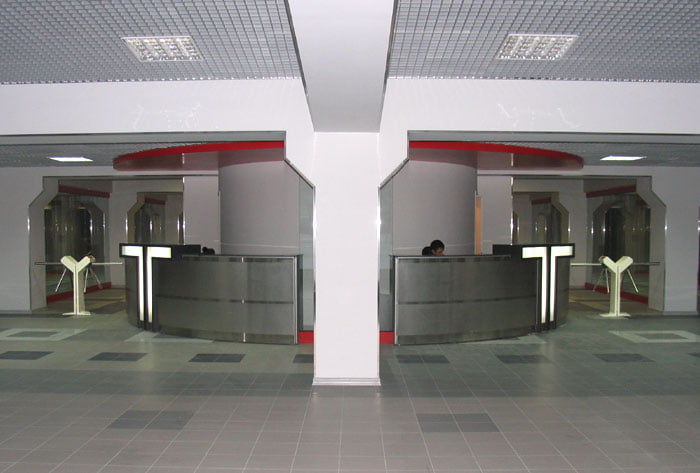

Esempi d'installazione:



TTR-04.1 Tornello a tripode compatto per interni

tensione di alimentazione
tensione di alimentazione
direzioni di movimiento
direzioni di movimento
persone/min
persone/min
intervallo di temperatura
intervallo di temperatura
grado di protezione
grado di protezione
sblocco meccanico
sblocco meccanico

I tornelli compatti a tripode TTR-04.1 forniscono una soluzione universale per il controllo degli ingressi. L’elevata capacità di rendimento di questo modello consente una gestione efficace di flussi pedonali anche intensi. Il modello TTR-04.1 è ideale per l’uso in spazi interni, viceversa, per il controllo accessi all’aperto può essere usato il modello TTR-04CW.

    Presto il consenso per il trattamento dei miei dati personali per ricevere materiale informativo e comunicazioni promozionali da parte di Infordata Sistemi srl


    * campi obbligatori
        persone  stanno visualizzando questo in questo momento

    Dettagli del prodotto

    Quadro di indicazione con le pittogramme

    Set di spedizione

    • Tornello con la scheda elettronica di comando;
    • Telecomando

    Il design compatto permette di utilizzare il tornello TTR-04.1 agli ingressi di qualsiasi contesto.

    L’azionamento del tornello TTR-04.1 è possibile sia con sistema di controllo accessi, che in modo autonomo con il telecomando (incluso nel codice articolo di fornitura standard) o con un dispositivo di radiocomando (acquistato separatamente).

    La possibilità di scelta del modo di comando (ad impulsi o potenziale) assicura il funzionamento corretto anche nei sistemi del controllo accessi di terze parti.

    Sblocco meccanico a chiave

    Il modo di funzionamento, consenso o divieto del passaggio, può essere impostato indipendentemente per ogni direzione di passaggio. I sensori ottici incorporati nel tornello, leggono la modalità e la direzione del passaggio.

    La scheda dell’unità del controllo è costruttivamente collocata nel corpo interno del tornello. Il meccanismo della messa a punto assicura il ritorno automatico dei bracci alla posizione iniziale dopo ogni passaggio. L’ammortizzatore idraulico incorporato assicura il funzionamento scorrevole e silenzioso.

    La speciale connessione d’ingresso Fire Alarm permette di interfacciare il dispositivo di sblocco in caso di emergenza (ad esempio, dalla segnalazione antincendio).

    Il tornello è dotato di uscite a relè per il collegamento opzionale di un rilevatore di intrusione e di una sirena, nonché indicatori luminosi remoti per segnalare se l’accesso è negato o concesso.

    Bracci antipanico

    E’ possibile collegare al tornello un sensore di controllo della zona di passaggio e una sirena.

    Il tornello può essere dotato con bracci antipanico abbattibili (opzionali) che permettono di liberare velocemente il passaggio senza l’ uso della chiave o altri attrezzi.

    Oltre a ciò, il tornello ha la serratura di sblocco meccanico incorporata, che in caso di necessità permette di sbloccarlo con una apposita chiave (assicurare la rotazione libera delle sbarre).

    Calcolando la quantità dei tornelli necessaria per l’assicurazione del passaggio opportuno e rapido della gente, si raccomanda di installare un tornello a ogni 500 persone che lavorano in un turno, o in ragione del carico massimo: 30 persone al minuto.

    In caso di bisogno i tornelli possono essere corredati con transenne realizzate con lo stesso design.



    Caratteristiche

    Tensione di alimentazione
    12 V
    Potenza
    8.5 W
    Numero di direzioni di movimento
    2
    Capacità di flusso (nella modalità del passaggio singolo)
    30 persone/min
    Capacità di flusso (nella modalità del passaggio libero)
    60 persone/min
    Dimensioni d’ingombro (lunghezza x larghezza x altezza) senza barre
    280×260×1050 mm
    Dimensioni d’ingombro (lunghezza x larghezza x altezza) con barre
    855×810×1050 mm
    Larghezza della zona di passaggio
    600 mm
    Intervallo di temperatura operativo
    da +1°C a +50°C
    Grado di protezione IP
    IP41
    Vita media
    8 anni
    MTBF
    1 500 000 di passaggi

    Guscio del tornello: acciaio verniciato a polvere.

    beige chiaro con l’effetto della mica
    beige chiaro con l’effetto della mica
    grigio scuro con l’effetto della mica
    grigio scuro con l’effetto della mica
    nero lucido
    nero lucido

    Il periodo di garanzia è pari a 5 (cinque) anni dalla data di vendita del prodotto.
