TTR-04CW Tornello a tripode compatto per esterno con sistema di termoregolazione integrato

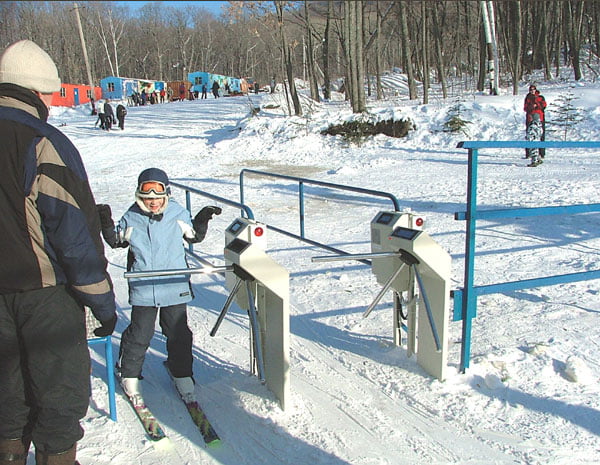

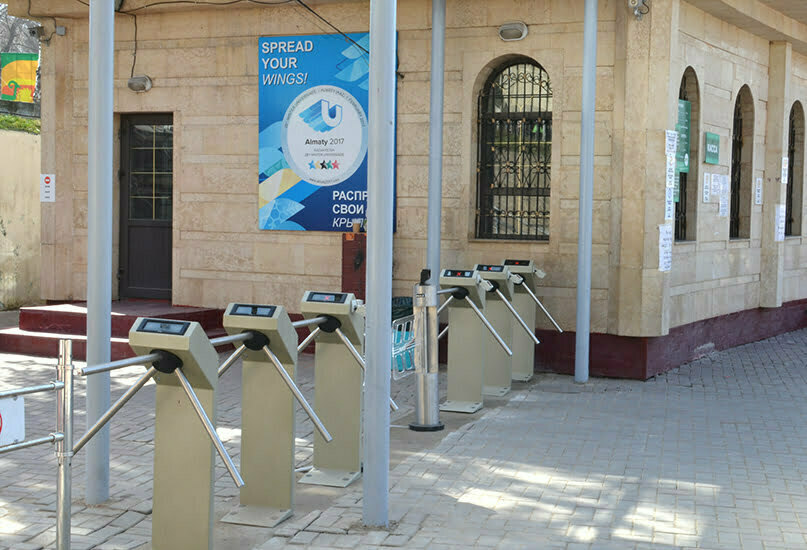

Esempi d'installazione:



TTR-04CW Tornello a tripode compatto per esterno con sistema di termoregolazione integrato

tensione di alimentazione
tensione di alimentazione
direzioni di movimiento
direzioni di movimento
persone/min
persone/min
intervallo di temperatura
intervallo di temperatura
grado di protezione
grado di protezione
sblocco meccanico
sblocco meccanico

Il tornello elettromeccanico TTR-04CW è progettato per applicazioni all’aperto sotto un tettuccio. Il TTR-04CW assicura il controllo accessi agli ingressi nelle aziende, nei complessi sportivi e curativi, nei centri turistici e soprattutto nelle stazioni sciistiche, ecc.

    Presto il consenso per il trattamento dei miei dati personali per ricevere materiale informativo e comunicazioni promozionali da parte di Infordata Sistemi srl


    * campi obbligatori
        persone  stanno visualizzando questo in questo momento

    Dettagli del prodotto

    Quadro di indicazione con i pittogrammi

    Fornitura standard

    • tornello con il sistema di termoregolazione integrato
    • unità di comando
    • quadro di telecomando

    Per migliorare le caratteristiche di resistenza alla corrosione del tornello, l’alloggiamento è rivestito con uno strato di zinco di 9 micron applicato mediante zincatura elettrochimica e successivamente con una finitura a polvere a struttura fine.

    Il funzionamento del tornello è consentito a temperature da -40°C a +40°C. Il sistema di termoregolazione integrato mantiene la temperatura all’interno dell’alloggiamento del tornello al livello preimpostato superiore a 0 °C che consente di utilizzare il TTR-04CW a temperature inferiori a 0 °C.

    L’alimentatore di riserva integrato nella centrale è provvisto di una batteria tampone al piombo per mantenere il corretto funzionamento del tornello per 4 ore o 1000 passaggi in caso di mancanza di corrente. Una volta ripristinata l’alimentazione principale, la batteria inizia automaticamente a essere ricaricata.

    Sblocco meccanico a chiave

    Il comando dei tornelli della serie TTR-04 è possibile sia dal sistema di controllo di accesso, sia in modo autonomo per mezzo del quadro di telecomando (incluso nella fornitura standard) o di un dispositivo di radiocomando (viene acquistato a parte).

    L’ammortizzatore idraulico integrato assicura il funzionamento dolce e silenzioso del tornello.

    Per assicurare il passaggio nei casi di emergenza, è possibile sbloccarlo per mezzo di una chiave meccanica. Oltre a ciò, è possibile dotare il tornello di bracci antipanico abbattibili che permettono di liberare velocemente il passaggio senza impiego delle chiavi speciali o altri attrezzi.

    In caso di bisogno i tornelli possono essere completati con le transenne realizzate nello stesso design.



    Caratteristiche

    Tensione di alimentazione
    12 V
    Tensione di alimentazione
    24 V
    Potenza
    60 W
    Numero di direzioni di movimento
    2
    Capacità di flusso (nella modalità del passaggio singolo)
    30 persone/min
    Capacità di flusso (nella modalità del passaggio libero)
    60 persone/min
    Dimensioni d’ingombro (lunghezza x larghezza x altezza) senza barre
    280×260×1050 mm
    Dimensioni d’ingombro (lunghezza x larghezza x altezza) con barre
    855×810×1050 mm
    Larghezza della zona di passaggio
    600 mm
    Intervallo di temperatura operativo
    da -40°C a +50°C
    Grado di protezione IP
    IP42
    Vita media
    8 anni
    MTBF
    1 500 000 di passaggi
    beige chiaro con l’effetto della mica
    beige chiaro con l’effetto della mica

    Il periodo di garanzia è pari a 5 (cinque) anni dalla data di vendita del prodotto.
